Mini-broyeur
PULVERISETTE 23
Le broyeur à vibrations P-23 est disponible en deux versions : un modèle pour un fonctionnement standard et une version Glovebox ready pour des applications sous atmosphère contrôlée.
Veuillez tenir compte des points suivants : Le mini-broyeur PULVERISETTE 23 doit être complété d'un bol de broyage et du nombre approprié de billes de broyage. Pour éviter toute contamination indésirable de l'échantillon par abrasion, vous pouvez choisir parmi 4 différents types de matériaux, même si, en règle générale, le bol de broyage et les billes sont fabriqués dans le même matériau. Normalement, le matériau des bols de broyage doit être plus dur que celui du matériau à broyer.
Nous proposons également des bols et des billes de broyage en oxyde de zirconium lorsque le broyage doit être absolument sans métaux. Important : tenir compte du volume utile indiqué, car il diffère du volume du bol.
Mini-broyeur PULVERISETTE 23 - choisissez une version

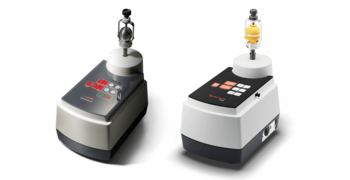

Le broyeur à vibrations P-23 est disponible en deux versions : un modèle pour un fonctionnement standard et une version Glovebox ready pour des applications sous atmosphère contrôlée.
Trouvez la version parfaite pour votre application spécifique.
Appareil sans bol ni bille de broyage
Ideal for all standard applications
for 100 – 240 V/1~, 50 – 60 Hz, 70 watts
The Vibratory Mill P-23 is delivered without grinding bowl and balls. To operate the mill, you need at least 1 grinding bowl and the corresponding number of grinding balls which are available in various materials.
DETAILED INFORMATION ON THE Mini-MILL P-23

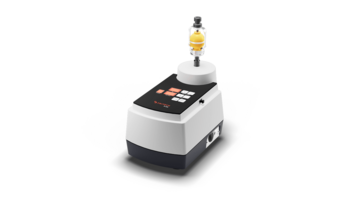

Ideal for applications in controlled atmospheres
for 100 – 240 V/1~, 50 – 60 Hz, 70 watts
The Vibratory Mill P-23 is delivered without grinding bowl and balls. To operate the mill, you need at least 1 grinding bowl and the corresponding number of grinding balls which are available in various materials.
DETAILED INFORMATION ON THE Mini-MILL P-23
BOLS DE BROYAGE
-
Caractéristiques matériau bols de broyage/billes de broyage
Matériau Composant principal du matériau Densité en g/cm³ Résistance à l'abrasion Type d'échantillon oxyde de zirconium ZrO2 5,7 très bonne échantillons fibreux, abrasifs trempé, acier inoxydable Fe - Cr 7,7 bonne échantillons durs, mi-durs, cassants PTFE CxF2x 2,16 suffisante échantillons de tissu congelés PCR tube doux quantités extrêmement faibles dans le domaine biologique -
Taille des billes de broyage
Type de matières à traiter Diamètre des billes Échantillons durs avec une taille unitaire maximale de 2 à 5 mm 15 mm Matériau fin 0,5 mm 10 mm ou 5 mm Homogénéisation d'échantillons secs ou liquides 10 mm ou 5 mm Broyage de très petites quantités d'échantillons, principalement dans le domaine biologique 1 mm -
Nombre de billes recommandé par bol de broyage
Bol de broyage /
volume utile (échantillon)30 ml
1 – 15 ml15 ml
0,5 – 5 ml10 ml
0,2 – 1 ml5 ml
0,1 – 1 ml2 ml
usage unique1.5 ml
usage unique0.5 ml
usage uniqueØ de billes 15 mm 4 2 1 10 mm 10 5 3 1 5 mm 120 60 30 20 1 mm 40 g 12 g 8 g 5 g 2 g 1 g < 1 g -
Autres informations
Il est possible de réduire la quantité de billes de broyage de jusqu'à 15 %, ce qui peut provoquer une abrasion supérieure à celle prévue. Le remplissage de billes par bol indiqué est la quantité minimum et peut devoir être augmentée si le comportement du matériau l'exige.
En règle générale, le bol de broyage et les billes utilisés sont fabriqués dans le même matériau. Normalement, le matériau des bols de broyage doit être plus dur que celui du matériau à broyer. Important : tenir compte du volume utile indiqué, car il diffère du volume du bol.
Il peut être nécessaire, là aussi, de travailler avec des billes de broyage de Ø ≤ 3 mm. Nous ne l'avons pas mentionné dans la liste car nous préférons vous conseiller en fonction de votre application. Prenez contact avec le directeur de notre laboratoire, monsieur Benes.
Choisissez 1 bol de broyage adapté au volume de vos échantillons, parmi les tailles 30 ml, 15 ml, 10 ml et 5 ml disponibles ou le récipient pour tubes à usage unique. Vous trouverez des détails concernant le volume utile dans l'aide à la sélection. Les bols en PTFE de 30 ml et 5 ml et le récipient pour tubes à usage unique pour les petites quantités conviennent particulièrement bien applications de biotechnologie. Nous proposons tous les bols de broyage en matériaux différents afin d'obtenir toujours le meilleur résultat de broyage. Nous évitons ainsi sciemment une contamination des échantillons résultant d'une abrasion indésirable.
Bol de broyage 30 ML
Grinding bowl with lid and seal ring
Grinding bowl volume: 30 ml
Useful capacity: 1 ... 10 ml
Weight net: 0.072 kg
This special grinding bowl is primarily used to grind organic samples, like for example deep freeze tissue, cells, foodstuffs etc.. The entire bowl can be pre-cooled in liquid nitrogen. Afterwards the sample is subsequently comminuted in sub-zero temperature.
Please keep in mind: A separate bowl holder order no. 23.1441.00 is required for use in the Mini-Mill.
| General specifications | |
| Material | PTFE |
| CAS Number | 9002-84-0 |
| Chemical composition | |||||||
| Element | Formula | ||||||
| Polytetrafluoroethylene | C 2F4 | ||||||
| Melting point | 327° C | ||||||
| Max. application temp. constant | 260° C | ||||||
| Max. application temp. briefly | 300° C | ||||||
| Physical and mechanical properties | |
| Density | 2.16 g /cm³ |
| Ball pressure hardness | ISO 868, ISO 2039-2, D 55 Shore |
Holder for grinding bowl PTFE 30 ml - order no. 23.1440.00
Bol de broyage 15 ml
Grinding bowl with lid and seal ring
Grinding bowl volume: 15 ml
Useful capacity: 0.5 … 5 ml
Weight net: 0.065 kg
General material specification:
Material: zirconium oxide - ZrO2
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples
Detailed information about the material you will find in the element analysis.
| General specifications | |
| Material | Zirconium oxide - ZrO2 |
| Chemical composition | |
| Element | Share % |
| Zirconium oxide – ZrO2 | 94.2 - 95.2 |
| Hafnium oxide – HfO2 | 1 - 2 |
| Magnesium oxide – MgO | 3.5 |
| Silicon dioxide – SiO | 0.1 |
| Aluminium oxide – Al2O3 | 0.1 |
| Other | 0.1 |
| Physical and mechanical properties | |
| Density | 5.7 g/cm³ |
| Hardness Vickers | 1200 (HV10) |
Explanations on hardness data
Grinding bowl with lid and seal ring
Grinding bowl volume: 15 ml
Useful capacity: 0.5 … 5 ml
Weight net: 0.056 kg
General material specification:
Material: hardened, stainless steel - 1.4125
Abrasion resistance: good
Suitable for: hard, brittle samples
Detailed information about the material you will find in the element analysis.
| General specifications | |
| Material | hardened stainless steel – 1.4125 |
| ISO/EN/DIN code | X105CrMo17 |
| Chemical composition | |
| Element | Share % |
| Iron– Fe | 81.4 |
| Chromium – Cr | 17 |
| Carbon – C | 1.1 |
| Molybdenum – Mo | 0.5 |
| Physical and mechanical properties | |
| Density | 7.7 kg/dm³ |
| Hardness | ~ 60 HRC |
Explanations on hardness data
Bol de broyage 10 ml
Grinding bowl with lid and seal ring
Grinding bowl volume: 10 ml
Useful capacity: 0.2 … 1 ml
Weight net: 0.054 kg
General material specification:
Material: zirconium oxide - ZrO2
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples
Detailed information about the material you will find in the element analysis.
| General specifications | |
| Material | Zirconium oxide - ZrO2 |
| Chemical composition | |
| Element | Share % |
| Zirconium oxide – ZrO2 | 94.2 - 95.2 |
| Hafnium oxide – HfO2 | 1 - 2 |
| Magnesium oxide – MgO | 3.5 |
| Silicon dioxide – SiO | 0.1 |
| Aluminium oxide – Al2O3 | 0.1 |
| Other | 0.1 |
| Physical and mechanical properties | |
| Density | 5.7 g/cm³ |
| Hardness Vickers | 1200 (HV10) |
Explanations on hardness data
Grinding bowl with lid and seal ring
Grinding bowl volume: 10 ml
Useful capacity: 0.2 … 1 ml
Weight net: 0.045 kg
General material specification:
Material: hardened stainless steel - 1.4125
Abrasion resistance: good
Suitable for: hard, brittle samples
Detailed information about the material you will find in the element analysis.
| General specifications | |
| Material | hardened stainless steel – 1.4125 |
| ISO/EN/DIN code | X105CrMo17 |
| Chemical composition | |
| Element | Share % |
| Iron– Fe | 81.4 |
| Chromium – Cr | 17 |
| Carbon – C | 1.1 |
| Molybdenum – Mo | 0.5 |
| Physical and mechanical properties | |
| Density | 7.7 kg/dm³ |
| Hardness | ~ 60 HRC |
Explanations on hardness data
Bol de broyage 5 ml
Grinding bowl with lid and seal ring
Grinding bowl volume: 5 ml
Useful capacity: 0.1 … 1 ml
Weight net: 0.050 kg
This special grinding bowl in combination with a 10 mm steel grinding ball is primarily used to grind biological sample, like for example deep freeze tissue, cells, etc.. The entire bowl can be pre-cooled in liquid nitrogen. Afterwards the sample is subsequently comminuted in sub-zero temperature.
| General specifications | |
| Material | PTFE |
| CAS Number | 9002-84-0 |
| Chemical composition | |||||||
| Element | Formula | ||||||
| Polytetrafluoroethylene | C 2F4 | ||||||
| Melting point | 327° C | ||||||
| Max. application temp. constant | 260° C | ||||||
| Max. application temp. briefly | 300° C | ||||||
| Physical and mechanical properties | |
| Density | 2.16 g /cm³ |
| Ball pressure hardness | ISO 868, ISO 2039-2, D 55 Shore |
Container pour single-use tubes
Container incl. 6 tubes à 0.5 ml, 1.5 ml and 2 ml volume
For grinding extremely small sample quantities, primarily in the biological field. This tube container is available for up to six 0.5 ml, 1.5 ml or 2 ml PCR tubes. The samples to be
tested are usually available in liquid form, can be assessed very quickly and gently in the individual tubes with 1 mm grinding balls.
BILLES DE BROYAGE
-
Caractéristiques matériau bols de broyage/billes de broyage
Matériau Composant principal du matériau Densité en g/cm³ Résistance à l'abrasion Type d'échantillon oxyde de zirconium ZrO2 5,7 très bonne échantillons fibreux, abrasifs trempé, acier inoxydable Fe - Cr 7,7 bonne échantillons durs, mi-durs, cassants PTFE CxF2x 2,16 suffisante échantillons de tissu congelés PCR tube doux quantités extrêmement faibles dans le domaine biologique -
Taille des billes de broyage
Type de matières à traiter Diamètre des billes Échantillons durs avec une taille unitaire maximale de 2 à 5 mm 15 mm Matériau fin 0,5 mm 10 mm ou 5 mm Homogénéisation d'échantillons secs ou liquides 10 mm ou 5 mm Broyage de très petites quantités d'échantillons, principalement dans le domaine biologique 1 mm -
Nombre de billes recommandé par bol de broyage
Bol de broyage /
volume utile (échantillon)30 ml
1 – 15 ml15 ml
0,5 – 5 ml10 ml
0,2 – 1 ml5 ml
0,1 – 1 ml2 ml
usage unique1.5 ml
usage unique0.5 ml
usage uniqueØ de billes 15 mm 4 2 1 10 mm 10 5 3 1 5 mm 120 60 30 20 1 mm 40 g 12 g 8 g 5 g 2 g 1 g < 1 g -
Autres informations
Il est possible de réduire la quantité de billes de broyage de jusqu'à 15 %, ce qui peut provoquer une abrasion supérieure à celle prévue. Le remplissage de billes par bol indiqué est la quantité minimum et peut devoir être augmentée si le comportement du matériau l'exige.
En règle générale, le bol de broyage et les billes utilisés sont fabriqués dans le même matériau. Normalement, le matériau des bols de broyage doit être plus dur que celui du matériau à broyer. Important : tenir compte du volume utile indiqué, car il diffère du volume du bol.
Il peut être nécessaire, là aussi, de travailler avec des billes de broyage de Ø ≤ 3 mm. Nous ne l'avons pas mentionné dans la liste car nous préférons vous conseiller en fonction de votre application. Prenez contact avec le directeur de notre laboratoire, monsieur Benes.
Nous proposons des billes de broyage de différents diamètres compris entre ≤ 3 mm et 15 mm et en 2 matériaux différents. Nous évitons ainsi toute contamination des échantillons résultant d'une abrasion indésirable, de manière ciblée. Le nombre de billes recommandé par bol de broyage est indiqué dans l'aide à la sélection.
BILLES DE BROYAGE DE DIAMÈTRE 15 MM POUR BOL DE BROYAGE 15 ML, 10 ML
General material specification:
Material: zirconium oxide - ZrO2
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples
| General specifications | |
| Material | Zirconium oxide - ZrO2 |
| Chemical composition | |
| Element | Share % |
| Zirconium oxide – ZrO2 | 94.2 - 95.2 |
| Hafnium oxide – HfO2 | 1 - 2 |
| Magnesium oxide – MgO | 3.5 |
| Silicon dioxide – SiO | 0.1 |
| Aluminium oxide – Al2O3 | 0.1 |
| Other | 0.1 |
| Physical and mechanical properties | |
| Density | 5.7 g/cm³ |
| Hardness Vickers | 1200 (HV10) |
Explanations on hardness data
General material specification:
Material: hardened, stainless steel - Fe-Cr
Abrasion resistance: good
Suitable for: medium-hard, brittle samples
| General specifications | |
| Material | hardened stainless steel – 1.4125 |
| ISO/EN/DIN code | X105CrMo17 |
| Chemical composition | |
| Element | Share % |
| Iron– Fe | 81.4 |
| Chromium – Cr | 17 |
| Carbon – C | 1.1 |
| Molybdenum – Mo | 0.5 |
| Physical and mechanical properties | |
| Density | 7.7 kg/dm³ |
| Hardness | ~ 60 HRC |
Explanations on hardness data
BILLES DE BROYAGE DE DIAMÈTRE 10 MM POUR BOL DE BROYAGE 15 ML, 10 ML, 5 ML
General material specification:
Material: zirconium oxide - ZrO2
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples
| General specifications | |
| Material | Zirconium oxide - ZrO2 |
| Chemical composition | |
| Element | Share % |
| Zirconium oxide – ZrO2 | 94.2 - 95.2 |
| Hafnium oxide – HfO2 | 1 - 2 |
| Magnesium oxide – MgO | 3.5 |
| Silicon dioxide – SiO | 0.1 |
| Aluminium oxide – Al2O3 | 0.1 |
| Other | 0.1 |
| Physical and mechanical properties | |
| Density | 5.7 g/cm³ |
| Hardness Vickers | 1200 (HV10) |
Explanations on hardness data
General material specification:
Material: hardened, stainless steel - Fe-Cr
Abrasion resistance: good
Suitable for: hard, medium-hard, brittle samples
| General specifications | |
| Material | hardened stainless steel – 1.4125 |
| ISO/EN/DIN code | X105CrMo17 |
| Chemical composition | |
| Element | Share % |
| Iron– Fe | 81.4 |
| Chromium – Cr | 17 |
| Carbon – C | 1.1 |
| Molybdenum – Mo | 0.5 |
| Physical and mechanical properties | |
| Density | 7.7 kg/dm³ |
| Hardness | ~ 60 HRC |
Explanations on hardness data
BILLES DE BROYAGE DE DIAMÈTRE 5 MM POUR BOL DE BROYAGE 15 ML, 10 ML, 5 ML
General material specification:
Material: zirconium oxide - ZrO2
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples
100 grinding balls made of zirconium oxide with 5 mm dia. weigh approx. 38 g.
With the weight information, the high number of balls per grinding bowl can be determined by weighing.
| General specifications | |
| Material | Zirconium oxide ZrO2 |
| ISO/EN/DIN code | |
| Chemical composition | |
| Element | Share % |
| Zirconium oxide - ZrO2 | 95% |
| Yttrium oxide -Y2O3 | 5% |
| Physical and mechanical properties | |
| Density | 6.0 g/cm³ |
| Hardness Vickers | 1300 (HV10) |
Explanations on hardness data
General material specification:
Material: hardened, stainless steel - Fe-Cr
Abrasion resistance: good
Suitable for: hard, medium-hard, brittle samples
100 grinding balls made of hardened, stainless steel with 5 mm dia. weigh approx. 52 g.
With the weight information, the high number of balls per grinding bowl can be determined by weighing.
| General specifications | |
| Material | hardened stainless steel – 1.4125 |
| ISO/EN/DIN code | X105CrMo17 |
| Chemical composition | |
| Element | Share % |
| Iron– Fe | 81.4 |
| Chromium – Cr | 17 |
| Carbon – C | 1.1 |
| Molybdenum – Mo | 0.5 |
| Physical and mechanical properties | |
| Density | 7.7 kg/dm³ |
| Hardness | ~ 60 HRC |
Explanations on hardness data
Billes de broyage de 1 mm ø pour tubes à usage unique
General material specification:
Material: zirconium oxide - ZrO2
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples
Grinding balls made of zirconium oxide with 1 mm dia. are packed in 100 g units and must be weight out. In the selection aid you can find the required mass per grinding bowl.
| General specifications | |
| Material | Zirconium oxide ZrO2 |
| ISO/EN/DIN code | |
| Chemical composition | |
| Element | Share % |
| Zirconium oxide - ZrO2 | 95% |
| Yttrium oxide -Y2O3 | 5% |
| Physical and mechanical properties | |
| Density | 6.0 g/cm³ |
| Hardness Vickers | 1300 (HV10) |
Explanations on hardness data
General material specification:
Material: hardened, stainless steel - Fe-Cr
Abrasion resistance: good
Suitable for: hard, medium-hard, brittle samples
Grinding balls made of hardened, stainless steel with 1 mm dia. are packed in 100 g units and must be weight out.
In the selection aid you can find the required mass per grinding bowl.
| General specifications | |
| Material | hardened stainless steel – 1.4125 |
| ISO/EN/DIN code | X105CrMo17 |
| Chemical composition | |
| Element | Share % |
| Iron– Fe | 81.4 |
| Chromium – Cr | 17 |
| Carbon – C | 1.1 |
| Molybdenum – Mo | 0.5 |
| Physical and mechanical properties | |
| Density | 7.7 kg/dm³ |
| Hardness | ~ 60 HRC |
Explanations on hardness data
Certification
Documentation IQ/OQ à remplir par l'utilisateur, aide à la qualification d'appareils dans le système de gestion de qualité, pour le Mini-broyeur PULVERISETTE 23.
certification
IQ/OQ documentation (questionnaire format - implementation by customer) for the independent utilization for the support of instrument qualification in the quality management system for the Mini-Mill PULVERISETTE 23.
