Mini-broyeur

PULVERISETTE 23

Référence

23.1000.00

Détails du produit

Accessoires

Veuillez tenir compte des points suivants : Le mini-broyeur PULVERISETTE 23 doit être complété d'un bol de broyage et du nombre approprié de billes de broyage. Pour éviter toute contamination indésirable de l'échantillon par abrasion, vous pouvez choisir parmi 3 différents types de matériaux, même si, en règle générale, le bol de broyage et les billes sont fabriqués dans le même matériau. Normalement, le matériau des bols de broyage doit être plus dur que celui du matériau à broyer.
Nous proposons également des bols et des billes de broyage en oxyde de zirconium lorsque le broyage doit être absolument sans métaux. Important : tenir compte du volume utile indiqué, car il diffère du volume du bol.

BOLS DE BROYAGE

Aide à la sélection

Caractéristiques matériau bols de broyage/billes de broyage

Matériau	Composant principal du matériau	Densité en g/cm³	Résistance à l'abrasion	Type d'échantillon
oxyde de zirconium	ZrO₂	5,7	très bonne	échantillons fibreux, abrasifs
trempé, acier inoxydable	Fe - Cr	7,7	bonne	échantillons durs, mi-durs, cassants
PTFE	C_xF_2x	2,16	suffisante	échantillons de tissu congelés
Bol de broyage / volume utile (échantillon)	30 ml 1 – 15 ml	15 ml 0,5 – 5 ml	10 ml 0,2 – 1 ml	5 ml 0,1 – 1 ml
Ø de billes
15 mm	4	2	1
10 mm	12	5	3	1
5 mm	100	60	30	20
1 mm	1 per Tube

Autres informations

Il est possible de réduire la quantité de billes de broyage de jusqu'à 15 %, ce qui peut provoquer une abrasion supérieure à celle prévue. Le remplissage de billes par bol indiqué est la quantité minimum et peut devoir être augmentée si le comportement du matériau l'exige.
En règle générale, le bol de broyage et les billes utilisés sont fabriqués dans le même matériau. Normalement, le matériau des bols de broyage doit être plus dur que celui du matériau à broyer. Important : tenir compte du volume utile indiqué, car il diffère du volume du bol.

Il peut être nécessaire, là aussi, de travailler avec des billes de broyage de Ø ≤ 3 mm. Nous ne l'avons pas mentionné dans la liste car nous préférons vous conseiller en fonction de votre application. Prenez contact avec le directeur de notre laboratoire, monsieur Benes.

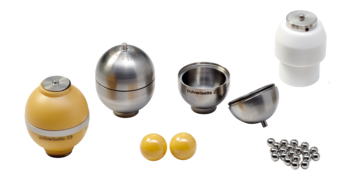

Various grinding bowls made of different materials for the Fritsch Mini-Mill Pulverisette 23

Choisissez 1 bol de broyage adapté au volume de vos échantillons, parmi les tailles 30 ml, 15 ml, 10 ml et 5 ml disponibles ou le récipient pour tubes à usage unique. Vous trouverez des détails concernant le volume utile dans l'aide à la sélection. Le bol en PTFE de 5 ml et le récipient pour tubes à usage unique pour les petites quantités conviennent particulièrement bien applications de biotechnologie. Nous proposons tous les bols de broyage en matériaux différents afin d'obtenir toujours le meilleur résultat de broyage. Nous évitons ainsi sciemment une contamination des échantillons résultant d'une abrasion indésirable.

CHOISISSEZ LE VOLUME DU BOL DE BROYAGE

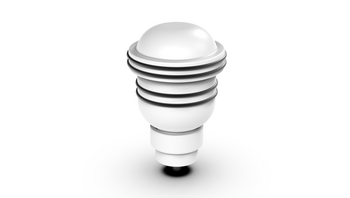

Bol de broyage 30 ML

PTFE

N° 23.1440.00

Grinding bowl with lid and seal ring
Grinding bowl volume: 30 ml
Useful capacity: 1 ... 10 ml
Weight net: 0.072 kg

This special grinding bowl is primarily used to grind organic samples, like for example deep freeze tissue, cells, foodstuffs etc.. The entire bowl can be pre-cooled in liquid nitrogen. Afterwards the sample is subsequently comminuted in sub-zero temperature.

Please keep in mind: A separate bowl holder order no. 23.1441.00 is required for use in the Mini-Mill.

ANALYSE DE RÉFÉRENCE

General specifications
Material	PTFE
CAS Number	9002-84-0

Chemical composition
Element	Formula
Polytetrafluoroethylene	C ₂F₄
Melting point	327° C
Max. application temp. constant	260° C
Max. application temp. briefly	300° C

Physical and mechanical properties
Density	2.16 g /cm³
Ball pressure hardness	ISO 868, ISO 2039-2, D 55 Shore

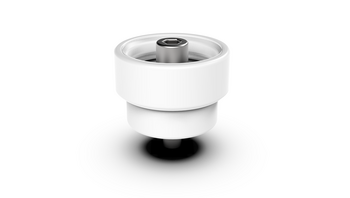

Holder for grinding bowl 30 ml volume

N° 23.1441.00

Holder for grinding bowl PTFE 30 ml - order no. 23.1440.00

Bol de broyage 15 ml

zirconium oxide - ZrO₂

N° 23.1427.00

Grinding bowl with lid and seal ring
Grinding bowl volume: 15 ml
Useful capacity: 0.5 … 5 ml
Weight net: 0.065 kg

General material specification:
Material: zirconium oxide - ZrO₂
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples
Detailed information about the material you will find in the element analysis.

ANALYSE DE RÉFÉRENCE

General specifications
Material	Zirconium oxide - ZrO₂

Chemical composition
Element	Share %
Zirconium oxide – ZrO₂	94.2 - 95.2
Hafnium oxide – HfO₂	1 - 2
Magnesium oxide – MgO	3.5
Silicon dioxide – SiO2	0.1
Aluminium oxide – Al₂O₃	0.1
Other	0.1

Physical and mechanical properties
Density	5.7 g/cm³
Hardness Vickers	1200 (HV10)

Explanations on hardness data

hardened, stainless steel - Fe - Cr

N° 23.1409.00

Grinding bowl with lid and seal ring
Grinding bowl volume: 15 ml
Useful capacity: 0.5 … 5 ml
Weight net: 0.056 kg

General material specification:
Material: hardened, stainless steel - 1.4125
Abrasion resistance: good
Suitable for: hard, brittle samples
Detailed information about the material you will find in the element analysis.

ANALYSE DE RÉFÉRENCE

General specifications
Material	hardened stainless steel – 1.4125
ISO/EN/DIN code	X105CrMo17

Chemical composition
Element	Share %
Iron– Fe	81.4
Chromium – Cr	17
Carbon – C	1.1
Molybdenum – Mo	0.5

Physical and mechanical properties
Density	7.7 kg/dm³
Hardness	~ 60 HRC

Explanations on hardness data

Bol de broyage 10 ml

zirconium oxide - ZrO₂

N° 23.1327.00

Grinding bowl with lid and seal ring
Grinding bowl volume: 10 ml
Useful capacity: 0.2 … 1 ml
Weight net: 0.054 kg

General material specification:
Material: zirconium oxide - ZrO₂
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples
Detailed information about the material you will find in the element analysis.

ANALYSE DE RÉFÉRENCE

General specifications
Material	Zirconium oxide - ZrO₂

Chemical composition
Element	Share %
Zirconium oxide – ZrO₂	94.2 - 95.2
Hafnium oxide – HfO₂	1 - 2
Magnesium oxide – MgO	3.5
Silicon dioxide – SiO2	0.1
Aluminium oxide – Al₂O₃	0.1
Other	0.1

Physical and mechanical properties
Density	5.7 g/cm³
Hardness Vickers	1200 (HV10)

Explanations on hardness data

hardened, stainless steel - Fe - Cr

N° 23.1309.00

Grinding bowl with lid and seal ring
Grinding bowl volume: 10 ml
Useful capacity: 0.2 … 1 ml
Weight net: 0.045 kg

General material specification:
Material: hardened stainless steel - 1.4125
Abrasion resistance: good
Suitable for: hard, brittle samples
Detailed information about the material you will find in the element analysis.

ANALYSE DE RÉFÉRENCE

General specifications
Material	hardened stainless steel – 1.4125
ISO/EN/DIN code	X105CrMo17

Chemical composition
Element	Share %
Iron– Fe	81.4
Chromium – Cr	17
Carbon – C	1.1
Molybdenum – Mo	0.5

Physical and mechanical properties
Density	7.7 kg/dm³
Hardness	~ 60 HRC

Explanations on hardness data

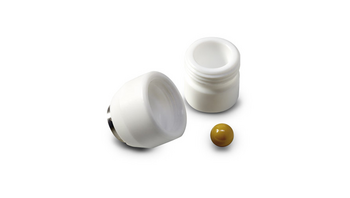

Bol de broyage 5 ml

PTFE

N° 23.1600.00

Grinding bowl with lid and seal ring
Grinding bowl volume: 5 ml
Useful capacity: 0.1 … 1 ml
Weight net: 0.050 kg

This special grinding bowl in combination with a 10 mm steel grinding ball is primarily used to grind biological sample, like for example deep freeze tissue, cells, etc.. The entire bowl can be pre-cooled in liquid nitrogen. Afterwards the sample is subsequently comminuted in sub-zero temperature.

ANALYSE DE RÉFÉRENCE

General specifications
Material	PTFE
CAS Number	9002-84-0

Chemical composition
Element	Formula
Polytetrafluoroethylene	C ₂F₄
Melting point	327° C
Max. application temp. constant	260° C
Max. application temp. briefly	300° C

Physical and mechanical properties
Density	2.16 g /cm³
Ball pressure hardness	ISO 868, ISO 2039-2, D 55 Shore

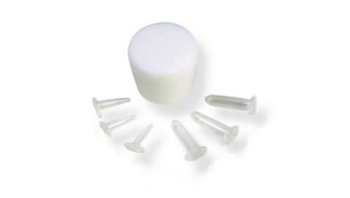

Container pour single-use tubes

Container for single-use tubes

N° 23.1700.00

Container incl. 6 tubes à 0.5 ml, 1.5 ml and 2 ml volume

For grinding extremely small sample quantities, primarily in the biological field. This tube container is available for up to six 0.5 ml, 1.5 ml or 2 ml PCR tubes. The samples to be
tested are usually available in liquid form, can be assessed very quickly and gently in the individual tubes with 1 mm grinding balls.

BILLES DE BROYAGE

Aide à la sélection

Caractéristiques matériau bols de broyage/billes de broyage

Matériau	Composant principal du matériau	Densité en g/cm³	Résistance à l'abrasion	Type d'échantillon
oxyde de zirconium	ZrO₂	5,7	très bonne	échantillons fibreux, abrasifs
trempé, acier inoxydable	Fe - Cr	7,7	bonne	échantillons durs, mi-durs, cassants
PTFE	C_xF_2x	2,16	suffisante	échantillons de tissu congelés
Bol de broyage / volume utile (échantillon)	30 ml 1 – 15 ml	15 ml 0,5 – 5 ml	10 ml 0,2 – 1 ml	5 ml 0,1 – 1 ml
Ø de billes
15 mm	4	2	1
10 mm	12	5	3	1
5 mm	100	60	30	20
1 mm	1 per Tube

Taille des billes de broyage

Type de matières à traiter	Diamètre des billes
Échantillons durs avec une taille unitaire maximale de 2 à 5 mm	15 mm
Matériau fin 0,5 mm	10 mm ou 5 mm
Homogénéisation d'échantillons secs ou liquides	10 mm ou 5 mm
Broyage de très petites quantités d'échantillons, principalement dans le domaine biologique	1 mm

Autres informations

Il est possible de réduire la quantité de billes de broyage de jusqu'à 15 %, ce qui peut provoquer une abrasion supérieure à celle prévue. Le remplissage de billes par bol indiqué est la quantité minimum et peut devoir être augmentée si le comportement du matériau l'exige.
En règle générale, le bol de broyage et les billes utilisés sont fabriqués dans le même matériau. Normalement, le matériau des bols de broyage doit être plus dur que celui du matériau à broyer. Important : tenir compte du volume utile indiqué, car il diffère du volume du bol.

Il peut être nécessaire, là aussi, de travailler avec des billes de broyage de Ø ≤ 3 mm. Nous ne l'avons pas mentionné dans la liste car nous préférons vous conseiller en fonction de votre application. Prenez contact avec le directeur de notre laboratoire, monsieur Benes.

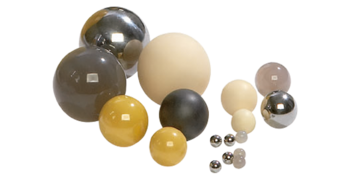

Grinding balls made different materials in various sizes for Fritsch laboratory mills for different applications

Nous proposons des billes de broyage de différents diamètres compris entre ≤ 3 mm et 15 mm et en 2 matériaux différents. Nous évitons ainsi toute contamination des échantillons résultant d'une abrasion indésirable, de manière ciblée. Le nombre de billes recommandé par bol de broyage est indiqué dans l'aide à la sélection. Le bol en PTFE de 5 ml est spécialement adapté aux applications de biotechnologie. Le nombre de billes recommandé par bol de broyage est indiqué dans l'aide à la sélection.

CHOISISSEZ LE DIAMÈTRE DES BILLES DE BROYAGE

BILLES DE BROYAGE DE DIAMÈTRE 15 MM POUR BOL DE BROYAGE 15 ML, 10 ML

zirconium oxide - ZrO₂

N° 55.0150.27

Grinding ball zirconium oxide, 15 mm dia.

General material specification:
Material: zirconium oxide - ZrO₂
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples

ANALYSE DE RÉFÉRENCE

General specifications
Material	Zirconium oxide - ZrO₂

Chemical composition
Element	Share %
Zirconium oxide – ZrO₂	94.2 - 95.2
Hafnium oxide – HfO₂	1 - 2
Magnesium oxide – MgO	3.5
Silicon dioxide – SiO2	0.1
Aluminium oxide – Al₂O₃	0.1
Other	0.1

Physical and mechanical properties
Density	5.7 g/cm³
Hardness Vickers	1200 (HV10)

Explanations on hardness data

hardened, stainless steel - Fe - Cr

N° 55.0150.09

Grinding ball hardened, stainless steel, 15 mm dia.

General material specification:
Material: hardened, stainless steel - Fe-Cr
Abrasion resistance: good
Suitable for: medium-hard, brittle samples

ANALYSE DE RÉFÉRENCE

General specifications
Material	hardened stainless steel – 1.4125
ISO/EN/DIN code	X105CrMo17

Chemical composition
Element	Share %
Iron– Fe	81.4
Chromium – Cr	17
Carbon – C	1.1
Molybdenum – Mo	0.5

Physical and mechanical properties
Density	7.7 kg/dm³
Hardness	~ 60 HRC

Explanations on hardness data

BILLES DE BROYAGE DE DIAMÈTRE 10 MM POUR BOL DE BROYAGE 15 ML, 10 ML, 5 ML

zirconium oxide - ZrO₂

N° 55.0100.27

Grinding ball zirconium oxide, 10 mm dia.

General material specification:
Material: zirconium oxide - ZrO₂
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples

ANALYSE DE RÉFÉRENCE

General specifications
Material	Zirconium oxide - ZrO₂

Chemical composition
Element	Share %
Zirconium oxide – ZrO₂	94.2 - 95.2
Hafnium oxide – HfO₂	1 - 2
Magnesium oxide – MgO	3.5
Silicon dioxide – SiO2	0.1
Aluminium oxide – Al₂O₃	0.1
Other	0.1

Physical and mechanical properties
Density	5.7 g/cm³
Hardness Vickers	1200 (HV10)

Explanations on hardness data

hardened, stainless steel - Fe - Cr

N° 55.0100.09

Grinding ball hardened, stainless steel, 10 mm dia.

General material specification:
Material: hardened, stainless steel - Fe-Cr
Abrasion resistance: good
Suitable for: hard, medium-hard, brittle samples

ANALYSE DE RÉFÉRENCE

General specifications
Material	hardened stainless steel – 1.4125
ISO/EN/DIN code	X105CrMo17

Chemical composition
Element	Share %
Iron– Fe	81.4
Chromium – Cr	17
Carbon – C	1.1
Molybdenum – Mo	0.5

Physical and mechanical properties
Density	7.7 kg/dm³
Hardness	~ 60 HRC

Explanations on hardness data

BILLES DE BROYAGE DE DIAMÈTRE 5 MM POUR BOL DE BROYAGE 15 ML, 10 ML, 5 ML

zirconium oxide - ZrO₂

N° 55.0050.27

Grinding ball zirconium oxide, 5 mm dia.

General material specification:
Material: zirconium oxide - ZrO₂
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples
100 grinding balls made of zirconium oxide with 5 mm dia. weigh approx. 38 g.
With the weight information, the high number of balls per grinding bowl can be determined by weighing.

ANALYSE DE RÉFÉRENCE

General specifications
Material	Zirconium oxide ZrO₂
ISO/EN/DIN code

Chemical composition
Element	Share %
Zirconium oxide - ZrO₂	95%
Yttrium oxide -Y₂O₃	5%

Physical and mechanical properties
Density	6.0 g/cm³
Hardness Vickers	1300 (HV10)

Explanations on hardness data

hardened, stainless steel - Fe - Cr

N° 55.0050.09

Grinding ball hardened, stainless steel, 5 mm dia.

General material specification:
Material: hardened, stainless steel - Fe-Cr
Abrasion resistance: good
Suitable for: hard, medium-hard, brittle samples
100 grinding balls made of hardened, stainless steel with 5 mm dia. weigh approx. 52 g.
With the weight information, the high number of balls per grinding bowl can be determined by weighing.

ANALYSE DE RÉFÉRENCE

General specifications
Material	hardened stainless steel – 1.4125
ISO/EN/DIN code	X105CrMo17

Chemical composition
Element	Share %
Iron– Fe	81.4
Chromium – Cr	17
Carbon – C	1.1
Molybdenum – Mo	0.5

Physical and mechanical properties
Density	7.7 kg/dm³
Hardness	~ 60 HRC

Explanations on hardness data

Billes de broyage de 1 mm ø pour tubes à usage unique

1 mm dia. zirconium oxide ZrO₂

N° 55.0010.27

Grinding balls zirconium oxide 1 mm dia. (100 g pack)

General material specification:
Material: zirconium oxide - ZrO₂
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples
Grinding balls made of zirconium oxide with 1 mm dia. are packed in 100 g units and must be weight out. In the selection aid you can find the required mass per grinding bowl.

ANALYSE DE RÉFÉRENCE

General specifications
Material	Zirconium oxide ZrO₂
ISO/EN/DIN code

Chemical composition
Element	Share %
Zirconium oxide - ZrO₂	95%
Yttrium oxide -Y₂O₃	5%

Physical and mechanical properties
Density	6.0 g/cm³
Hardness Vickers	1300 (HV10)

Explanations on hardness data

1 mm dia. hardened, stainless steel - Fe - Cr

N° 55.0010.09

Grinding balls hardened, stainless steel 1 mm dia. (100 g pack)

General material specification:
Material: hardened, stainless steel - Fe-Cr
Abrasion resistance: good
Suitable for: hard, medium-hard, brittle samples
Grinding balls made of hardened, stainless steel with 1 mm dia. are packed in 100 g units and must be weight out.
In the selection aid you can find the required mass per grinding bowl.

ANALYSE DE RÉFÉRENCE

General specifications
Material	hardened stainless steel – 1.4125
ISO/EN/DIN code	X105CrMo17

Chemical composition
Element	Share %
Iron– Fe	81.4
Chromium – Cr	17
Carbon – C	1.1
Molybdenum – Mo	0.5

Physical and mechanical properties
Density	7.7 kg/dm³
Hardness	~ 60 HRC

Explanations on hardness data

certification

IQ/OQ documentation (questionnaire format - implementation by customer)

N° 96.0290.00

IQ/OQ documentation (questionnaire format - implementation by customer) for the independent utilization for the support of instrument qualification in the quality management system for the Mini-Mill PULVERISETTE 23.
