Appareil de mesure granulométrique ANALYSETTE 28 ImageSizer




En un coup d'œil

  • Mesure par voie sèche de poudres et de solides en vrac - plage de mesure de 20 µm à 20 mm
  • Mesure par voie liquide de suspension et d'émulsion - plage de mesure de 20 µm à 2,8 mm
  • Caméra haute performance avec onjectifs télécentriques
  • Méthode d'evaluation de pointe avec le logiciel ImageSizing ISS
Idéal pour
  • L'ANALYSE DE LA FORME ET DE LA TAILLE DES PARTICULES
  • DE POUDRES ET PRODUITS EN VRAC
  • ÉMULSIONS ET SUSPENSIONS
  • ASSURANCE QUALITÉ
  • RECHERCHE ET LABORATOIRE
  • ALTERNATIVE RAPIDE À L'ANALYSE PAR TAMISAGE
  • VUE D'ENSEMBLE

    L'ANALYSETTE 28 est le granulomètre idéal pour toutes les applications exigeant des résultats de mesure précis et reproductibles de la forme et de la taille des particules de poudres et de solides en vrac ainsi que de suspensions et émulsions.

    Le procédé optique de l'analyse dynamique d'images donne des résultats pour une large plage de mesure, fournit de nombreux paramètres de forme et de possibilités d'évaluation de la taille des particules. La durée de mesure est inférieure à 5 minutes, en fonction de la quantité de l'échantillon. Et le résultat est immédiat.

  • Domaines d'utilisation typiques

    Idéal pour l'analyse des produits suivants : engrais, matériaux réfractaires, verre et céramique, produits à base de carbone, catalyseurs, plastiques, denrées alimentaires, métaux et minerais, produits pharmaceutiques, suie et charbon, sels, sables, abrasifs et ciments.

    Pour une assurance qualité rapide, sûre et en toute facilité, pour la recherche et les laboratoires – et est aussi une alternative au tamisage simple et peu coûteuse.

  • CAMÉRA ET OBJECTIFS PUISSANTS POUR DES MESURES HAUTE PRÉCISION

    Système à caméra unique 5 mégapixels
    Avec une unique caméra industrielle haute performance, l'ANALYSETTE 28 ImageSizer assure la couverture d'une plage de mesure ultra-large et avec ses 5 mégapixels et garantit la résolution maximale des plus petites particules. L'avantage pour vous : sur une seule image, les petites et les grandes particules peuvent être directement saisies, affichées, éditées et supprimées. Une connexion USB vers l'ordinateur assure une transmission de données ultra-rapide pour l'évaluation des résultats. La durée de la capture dépend du nombre d'images désiré (jusqu'à 75 images par seconde) ou du nombre de particules mesurées.

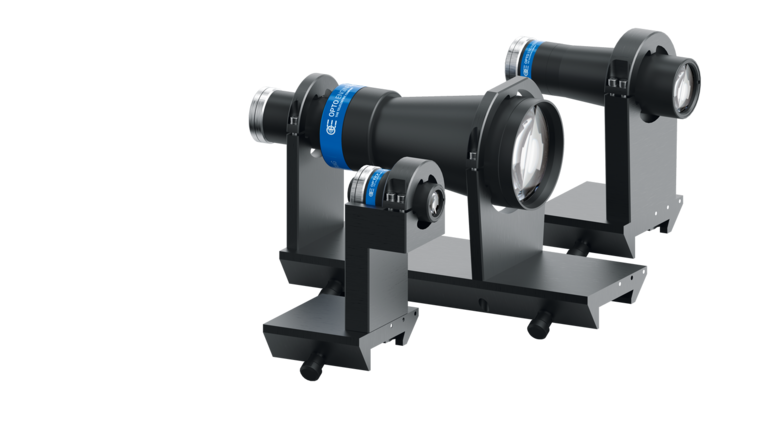

    Forme de haute précision grâce aux objectifs télécentriques
    Grâce aux objectifs bi-télécentriques, l'ANALYSETTE 28 ImageSizer assure la représentation sans distorsion de chacune des particules avec la même échelle, peu importe où elle se trouve dans le volume de mesure. L'avantage pour vous : une mesure plus précise est permise par la constance supérieure de grossissement. Les objectifs sont optimisés pour une utilisation industrielle : leur conception simple et robuste, hermétique à la poussière et à l'humidité garantit la précision permanente de leur réglage opto-mécanique et l'excellence de leurs performances optiques.

    Éclairage homogène
    L'éclairage LED ultra-puissant garantit un éclairage homogène du champ de l'image pour des mesures parfaites. Le temps d'exposition librement réglable assure une adaptation optique à l'échantillon et peut être facilement sauvegardé dans le SOP.

  • ANALYSE AUTOMATIQUE GRÂCE AUX SOP

    Configuration ouverte des procédés de mesure via les SOP
    Le logiciel de l'ANALYSETTE 28 ImageSizer offres des procédures opératoires standard prédéfinies (abrégé en SOP) pour des tâches de mesure types, ce qui rend l'utilisation particulièrement facile. Dans les SOP, il est possible par exemple de régler les paramètres de la goulotte, de la dispersion et de la caméra. Des SOP individuelles peuvent également être créées en fonction des exigences de la mesure à effectuer et récupérées à tout moment via un masque de saisie. L'avantage pour vous : une configuration entièrement libre de l'ensemble du procédé de mesure – pour atteindre facilement une reproductibilité fiable des procédés de mesure.

  • CARACTÉRISTIQUES DE PERFORMANCE
    • Plage de mesure ultra-large, réglable individuellement
    • Durée de mesure variable, inférieure à 5 minutes
    • Caméra haute performance avec objectifs télécentriques
    • Opération simple et rapide via commande SOP
    • Logiciel d'analyse d'image ISS intégré haute performance
    • Bibliothèque détaillée de description des morphologies
    • Outils pratiques permettant un contrôle optimal de la qualité
    • Générateur de rapports pratique permettant la représentation personnalisée des résultats
    • Répond aux exigences ISO 13322-2 concernant l'analyse d'image dynamique
  • ÉVALUATION SIMPLE ET RAPIDE

    Méthode d'évaluation de pointe avec le logiciel ImageSizing ISS
    L'évaluation des résultats d'analyse est d'une simplicité remarquable avec l'ANALYSETTE 28 ImageSizer. Le logiciel d'évaluation ISS représente chaque particule de manière univoque sous forme d'un point de données dans le nuage FRITSCH Cloud accessible directement, ainsi que dans la FRITSCH Gallery. Vous pouvez choisir librement le résultat qui vous intéresse : la rondeur en fonction du diamètre minimum de Féret, le rapport d'aspect en corrélation avec la porosité ou la convexité en fonction de la section des particules.

    Autres informations concernant FRITSCH Cloud et la FRITSCH Gallery

  • ANALYSE D'IMAGE DYNAMIQUE AU LIEU D'UN MICROSCOPE

    Avec le principe de l'analyse dynamique d'images, l'ANALYSETTE 28 ImageSizer offre tous les avantages d'une analyse par microscope, mais grâce à son processus entièrement automatique, enregistre avec jusqu'à 75 images par seconde un nombre de particules nettement plus important. Au lieu d'une seule image, il est possible d'enregistrer et d'évaluer un nombre d'images librement définissable. Le résultat de l'analyse peut être directement consulté, sans avoir à procéder à une évaluation compliquée comme avec un microscope. L'avantage pour vous : des résultats plus rapides, plus représentatifs et une plus grande précision dans l'évaluation.

  • ASSURANCE QUALITÉ FIABLE

    Assurer une qualité supérieure, des rejets et des coûts réduits : rapide, sûr et simple pour la mesure de la taille et de la forme des particules. Avec des durées de mesures inférieures à 5 minutes et une reproductibilité fiable grâce à une évaluation précise au pixel près. Pour des résultats toujours constants. Versez l'échantillon, lancez la mesure et lisez l'évaluation!

  • ALTERNATIVE RAPIDE AU TAMISAGE

    Si vous procédez à de nombreuses et fréquentes analyses de tamis, l'ANALYSETTE 28 ImageSizer est l'alternative idéale qui vous permettra de gagner du temps, car son utilisation ne nécessite aucune pesée, aucun assemblage de colonnes de tamis, ni nettoyage fastidieux. Les coûts ultérieurs sont aussi considérablement réduits, car il ne requiert aucun calibrage, ni nouveaux tamis. En plus de la plage granulométrique, vous recevez des informations précieuses sur la forme des particules.

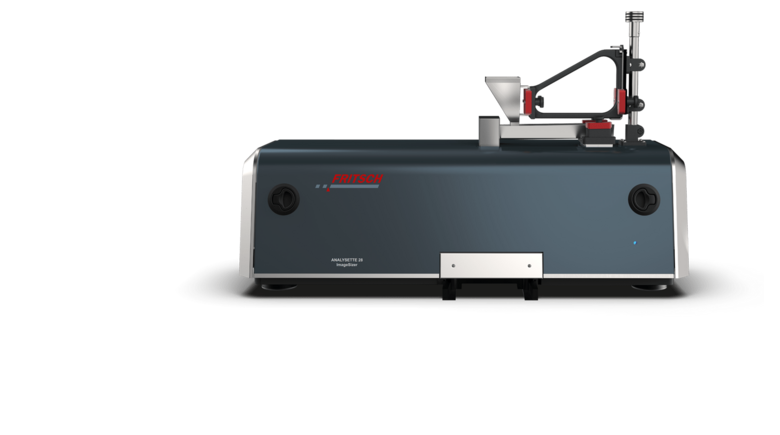

  • MESURE PAR VOIE SÈCHE EFFICACE DES POUDRES ET DES SOLIDES EN VRAC

    L'ANALYSETTE 28 ImageSizer est le granulomètre idéal pour une analyse rapide de la forme et de la taille des particules de matériaux secs à écoulement fluide.

    Informations supplémentaires sur la MESURE PAR VOIE SÈCHE

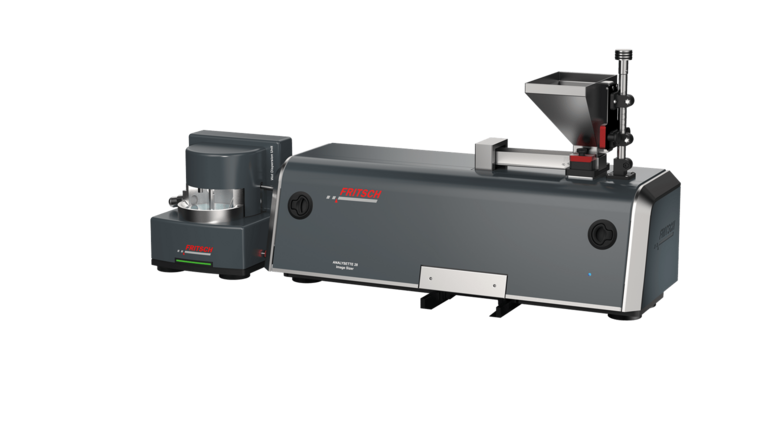

  • MESURE FACILE PAR VOIE HUMIDE DE SUSPENSIONS ET D'ÉMULSIONS

    L'ANALYSETTE 28 ImageSizer, combiné au module de dispersion par voie humide correspondant, est parfaitement adapté à la mesure de la forme et de la taille des particules de suspensions et d'émulsions.

    Plus d'informations concernant la MESURE PAR VOIE HUMIDE

  • Équipement

    Nous vous simplifions le travail : l'ANALYSETTE 28 ImageSizer est livré avec un ordinateur* sur lequel nous avons déjà installé le logiciel ImageSizing ISS destiné à la commande, la saisie et à l'analyse parfaite de vos résultats de mesure. Branchez, démarrez, et c'est parti!

    Sélectionnez un objectif ou un module de dispersion par voie humide:

    Pour une mesure par voie sèche: choisir au moins un objectif télécentrique correspondant à la plaque de mesure souhaitée.
    Pour une mesure par voie humide: vous devrez commander le module de dispersion par voie humide qui comprend une cellule de mesure à passage et un objectif télécentrique d'agrandissement 1,33x – (plage de mesure d'env. 20 μm à 2,8 mm)
    SÉLECTIONNER UN OBJECTIF ou un module de dispersion par voie humide

    L'imprimante à jet d'encre couleur et l'imprimante laser pour éditer les rapports de mesure complets peuvent être commandées parmi les accessoires. Maintenance et recalibrage du granulomètre laser disponible sur demande.

    *à l'exception des livraisons vers les pays de la CEI
